Gracias a la creciente evidencia científica y al diseño y comercialización de nuevas herramientas que facilitan su implementación, la estimulación fisiológica (EF) ha crecido enormemente en popularidad, y se postula en la actualidad como una alternativa más fisiológica a la estimulación convencional y comparable en eficacia a la estimulación biventricular. Publicada en 2021, la guía europea vigente sobre estimulación y resincronización cardiaca1 reconoce su indicación en determinados escenarios clínicos, aunque la escasa evidencia científica disponible en el momento de su elaboración para alguna de sus modalidades explicaría lo limitado de sus recomendaciones. Más recientemente, la publicación de nuevos estudios y documentos de consenso avalan el auge de la técnica.

Se define como EF la activación directa del sistema específico de conducción mediante un estímulo de marcapasos, con el objetivo reproducir la activación electromecánica fisiológica ventricular. Se puede conseguir mediante la estimulación del haz de His (HH) o cualquiera de sus ramificaciones. Aunque recientemente se ha descrito la estimulación de rama derecha, en la actualidad las dos modalidades más extendidas son la estimulación del HH y la estimulación del área de rama izquierda del haz de His (RIHH)2 (fig. 1).

Figura 1.

Distintas modalidades de estimulación fisiológica en función de la localización del electrodo. AV: auriculoventricular; RDHH: rama derecha del haz de His; RIHH: rama izquierda del haz de His; SIV: septo interventricular.

(0.14MB).

En el material adicional se ofrece una breve descripción de la anatomía del sistema específico de conducción.

Estimulación del haz de His

Se define como la captura de cualquier porción de la unión auriculoventricular que resulta en el máximo reclutamiento funcional de todas las fibras distales del sistema de conducción2. Hace más de 50 años se describieron los primeros intentos de estimular el HH3, pero no fue hasta 2000 cuando Deshmukh et al. demostraron la posibilidad de conseguir la captura permanente del mismo4.

Puede ser selectiva (en la que únicamente se captura el sistema de conducción) o no selectiva, en la que hay captura simultánea del miocardio adyacente. En la captura selectiva, la activación ventricular se produce exclusivamente a través del sistema His-Purkinje, que es la que mejor reproduce la activación ventricular propia del paciente (fig. 2A). En la no selectiva existe captura simultánea de la porción anterosuperior del septo interventricular derecho y del HH (fig. 2B). La tabla 1 describe las características electrocardiográficas de las diferentes modalidades5.

Figura 2.

Ejemplos de estimulación selectiva y no selectiva del haz de His en pacientes sin trastorno de la conducción ni bloqueo de rama. A: estimulación selectiva del haz de His. Existe intervalo isoeléctrico entre la espiga de estimulación y el QRS (flecha). B: estimulación no selectiva El QRS comienza inmediatamente después de la espiga (pseudodelta, flecha). La anchura del QRS estimulado es ligeramente superior a la del QRS nativo o con estimulación selectiva del haz de His.

(0.44MB).

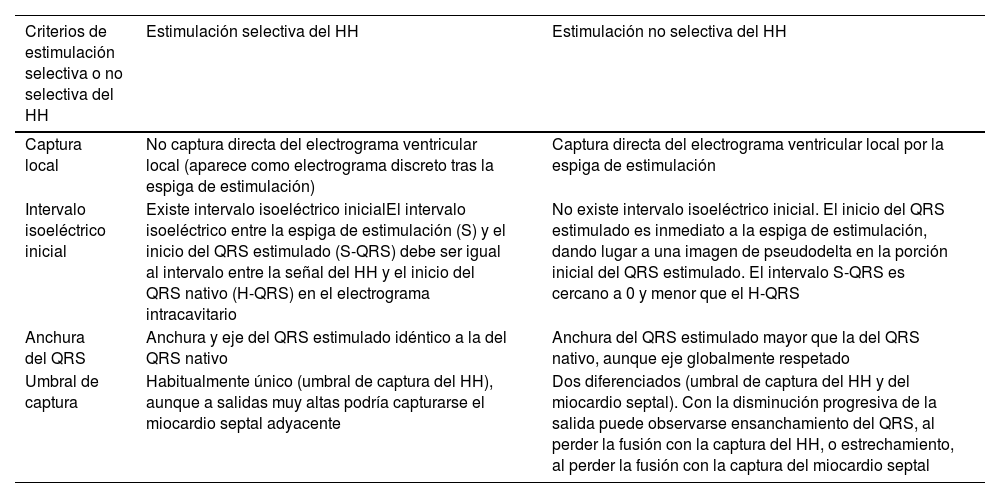

Tabla 1.

Criterios de estimulación selectiva o no selectiva del haz de His

Criterios de estimulación selectiva o no selectiva del HH	Estimulación selectiva del HH	Estimulación no selectiva del HH
Captura local	No captura directa del electrograma ventricular local (aparece como electrograma discreto tras la espiga de estimulación)	Captura directa del electrograma ventricular local por la espiga de estimulación
Intervalo isoeléctrico inicial	Existe intervalo isoeléctrico inicialEl intervalo isoeléctrico entre la espiga de estimulación (S) y el inicio del QRS estimulado (S-QRS) debe ser igual al intervalo entre la señal del HH y el inicio del QRS nativo (H-QRS) en el electrograma intracavitario	No existe intervalo isoeléctrico inicial. El inicio del QRS estimulado es inmediato a la espiga de estimulación, dando lugar a una imagen de pseudodelta en la porción inicial del QRS estimulado. El intervalo S-QRS es cercano a 0 y menor que el H-QRS
Anchura del QRS	Anchura y eje del QRS estimulado idéntico a la del QRS nativo	Anchura del QRS estimulado mayor que la del QRS nativo, aunque eje globalmente respetado
Umbral de captura	Habitualmente único (umbral de captura del HH), aunque a salidas muy altas podría capturarse el miocardio septal adyacente	Dos diferenciados (umbral de captura del HH y del miocardio septal). Con la disminución progresiva de la salida puede observarse ensanchamiento del QRS, al perder la fusión con la captura del HH, o estrechamiento, al perder la fusión con la captura del miocardio septal

HH: haz de His.

En pacientes con bloqueo auriculoventricular o de rama, en los que el intervalo His-ventrículo puede estar prolongado o incluso ausente, la morfología del QRS estimulado puede ser diferente a la del QRS basal, y en algunos casos es posible estrechar el QRS (corrección del bloqueo de rama). Existen varias teorías a este respecto, como la posibilidad de que la estimulación hisiana sea capaz de reclutar tejido fascicular latente, capturar una región distal al punto de bloqueo o ejercer de «electrodo virtual» (derivación del punto de bloqueo) con energías de estimulación altas. Desde un punto de vista electrocardiográfico, la captura hisiana puede dar lugar a 4 escenarios:

• -

  Captura no selectiva con corrección del bloqueo de rama (fig. 3B): captura concomitante del sistema de conducción y el miocardio adyacente, pero con estrechamiento del QRS. Suele haber normalización del eje del QRS.




  Figura 3.

  Distintos tipos de captura del haz de His (HH) obtenidos durante test de umbral con energía de salida decreciente en un caso con bloqueo de rama izquierda del HH (RIHH). A: QRS basal. B: captura no selectiva del HH con corrección del bloqueo. El QRS estimulado es más estrecho y se observa pseudodelta tras la espiga por la captura concomitante del miocardio adyacente. C: captura selectiva del HH con corrección del bloqueo. La anchura del QRS sigue siendo menor y aparece un intervalo isoeléctrico entre la espiga y el QRS (más visible en V5-V6). D: captura selectiva del HH sin corrección del bloqueo. Con la disminución progresiva de la energía, el número de fibras del tejido de conducción activadas es menor, no se logra la corrección del trastorno y el QRS estimulado es similar al basal. Se sigue observando un intervalo isoeléctrico entre la espiga y el QRS, ya que la captura sigue siendo exclusiva del tejido de conducción.

  (0.37MB).
• -

  Captura selectiva con corrección del bloqueo de rama (fig. 3C): captura exclusiva del sistema de conducción en la que se consigue estrechar el QRS.

• -

  Captura no selectiva sin corrección del bloqueo de rama: captura del sistema de conducción sin estrechamiento del QRS. La anchura del QRS estimulado será similar a la del QRS basal y mostrará una pseudodelta por la captura concomitante del miocardio adyacente.

• -

  Captura selectiva sin corrección del bloqueo de rama (fig. 3D): se captura de manera exclusiva el sistema de conducción sin la corrección del bloqueo de rama. El QRS estimulado tendrá la misma morfología y anchura que el basal.

Estimulación del área de rama izquierda del haz de His

Se define como la captura de la porción subendocárdica del lado izquierdo del septo interventricular, con o sin captura simultánea del sistema de conducción. Este modo de EF se describió en el año 20176, en un paciente con bloqueo de RIHH en el que la captura hisiana no fue capaz de estrechar el QRS y en cambio la estimulación del septo profundo 1cm inferior a la posición del HH dio lugar a un QRS estimulado estrecho que además era capaz de fusionarse con la activación intrínseca por la rama derecha.

Este tipo de estimulación comprende la captura de la RIHH (que puede ser troncular o de alguno de sus fascículos, y selectiva o no selectiva) y la captura septal profunda. La tabla 2 describe las características electrocardiográficas de las diferentes modalidades de captura de la RIHH (fig. 4A y B).

Tabla 2.

Criterios de estimulación selectiva o no selectiva de la RIHH

Criterios de estimulación selectiva o no selectiva de la RIHH	Estimulación selectiva de la RIHH	Estimulación no selectiva de la RIHH
Morfología del QRS	Patrón de trastorno de la conducción por la rama derecha con rSr’ en V1 (ya que la activación del ventrículo derecho se produce de manera retrógrada a través del sistema His-rama derecha)	Patrón de trastorno de la conducción por la rama derecha con qR en V1 (ya que la activación del ventrículo derecho se produce principalmente de manera transeptal, a través del miocardio del septo interventricular).
Eje eléctrico	Variable. Puede ser normal en casos de captura del tronco de la RIHH o del fascículo septal, izquierdo en casos de captura del fascículo posterior o inferior en casos de captura del fascículo anterior	También variables, como ocurría en la captura selectiva. Puede ser similar al basal en pacientes sin trastorno previo de la conducción o normalizarse en pacientes con bloqueo de rama previo
Intervalo isoeléctrico	Existe un intervalo isoeléctrico entre la espiga de estimulación y el inicio del QRS, aunque puede ser solo evidente con velocidad de registro>50mm/s	No existe intervalo isoeléctrico
Anchura del QRS estimulado	Anchura >120ms (ya que la activación del ventrículo derecho se produce de manera retrógrada a través del sistema His-rama derecha)	Generalmente <120ms (ya que la activación del ventrículo derecho por vía transeptal suele ser más rápida). En pacientes con QRS basal estrecho, el QRS estimulado suele ser ligeramente más ancho que el QRS nativo. En pacientes con bloqueo de rama, el QRS estimulado suele ser significativamente más estrecho

RIHH: rama izquierda del haz de His.

Figura 4.

Distintos tipos de captura de la rama izquierda del haz de His (RIHH), registros electrocardiográficos a 50mm/s. A: captura selectiva de RIHH. Se observa intervalo isoeléctrico entre la espiga y el QRS (menor que con estimulación hisiana). Además, en derivación V1 aparece un patrón de bloqueo de rama derecha con morfología rSr’. B: captura no selectiva de la RIHH. Se observa que el QRS comienza inmediatamente tras la espiga. Además, en derivación V1 el patrón de bloqueo de rama derecha presenta una morfología qR. C: captura septal profunda. Se observa anchura del QRS<120ms, aunque ligeramente más ancho que con captura de la RIHH. EGM: electrograma intracavitario.

(0.48MB).

La estimulación septal profunda se define como la captura de la porción izquierda del miocardio del septo interventricular sin demostración de captura de la RIHH. La morfología electrocardiográfica comparte características con la de RIHH (onda R terminal en V1 y eje normal en derivaciones precordiales) pero suele mostrar una anchura del QRS ligeramente superior a la captura no selectiva de la RIHH (fig. 4C)2.

Aunque es técnicamente posible realizar una EF con el empleo de materiales convencionales, lo habitual es usar materiales dedicados y una serie de modificaciones en la técnica de implante.

En el caso de la RIHH, los materiales y la técnica son similares. Sin embargo, dado que el electrograma de la RIHH no es mapeable desde el lado derecho, la posición de atornillado se determina mediante marcadores subrogados. Inicialmente, la técnica se describió buscando el hisiograma y atornillando ligeramente distal y caudal6. En dicha posición, la topoestimulación suele tener una morfología Rs en cara inferior, con mayor R en DII respecto a DIII, que es el marcador de mayor sensibilidad para el éxito. La presencia de una incisura (notch) en el nadir de V1 con morfología de W, si bien sigue vigente, no aparece en hasta el 20% de implantes con éxito10. Muchos centros han abandonado el hisiograma como referencia y se basan en la anatomía fluoroscópica junto con topoestimulación. La inyección de contraste para asegurar una posición septal puede ser de ayuda. Al igual que en el HH, se ha descrito el uso de navegación electroanatómica.

Una vez determinada la posición, se procede a la penetración del electrodo transmitiendo el torque al cable. Es importante forzar ligeramente la posición de la vaina contra el septo con torque antihorario y una ligera tracción hacia adelante, buscando el máximo soporte. Se recomienda monitorizar la progresión en proyección oblicua anterior izquierda 30-40°. Las primeras revoluciones del cable deben ser rápidas y con presión hacia adelante para atravesar el endocardio.

La validación de la captura de RIHH es más compleja que la hisiana, pues el potencial de RIHH solo fue observable en el 26,4% de los pacientes, según el registro MELOS8. El patrón oro es la presencia de captura diferencial (transición no selectiva-selectiva o no selectiva-miocárdica; fig. 5), comenzando desde energías altas (por ejemplo, 5V a 0,4-0,5ms) y en unipolar, ya que el umbral anódico añade un factor de confusión. Es más fácil de observar inmediatamente tras atornillar, puesto que los umbrales miocárdicos bajan rápidamente y la ventana diferencial pasa a ser muy estrecha. Si no se logra observar, es preferible recurrir a mediciones sobre puntos reproducibles del QRS. Por ello, un salto en el tiempo de activación del ventrículo izquierdo (LVAT) medido como el intervalo de tiempo entre la espiga de estimulación y el pico de la onda R en V6>15ms se admite como un marcador de captura diferencial. Pese a que la especificidad es del 100%, la sensibilidad descrita varía del 26,4-75,4%2, por lo que existen otros parámetros complementarios:

• •

  LVAT: tiempos <75ms en pacientes con QRS basal estrecho o <80ms en pacientes con enfermedad His-Purkinje son altamente específicos de captura de RIHH (fig. 6A). Sin embargo la sensibilidad es relativamente baja (≈40%), y no está validado cuando el QRS en V6 carece de R dominante.




  Figura 6.

  Criterios complementarios de validación de captura de rama izquierda del haz de His (RIHH). A: tiempo de activación del ventrículo izquierdo (LVAT) desde el potencial de RIHH y LVAT desde la espiga de estimulación. B: LVAT. C: tiempo interpico V6 y V1.

  (0.33MB).
• •

  LVAT nativo frente a estimulado (fig. 6B). En caso de captura de RIHH, el tiempo de conducción intrínseca desde el potencial de RIHH al pico de la onda R en V6 debería ser superponible al tiempo desde la espiga de estimulación al pico de la onda R en V6 (con margen de +10ms).

• •

  Tiempo interpico V6-V1 (fig. 6C). Tiempos>44ms entre el pico de la onda R en V6 y el pico de la onda R’ en V1 son 100% específicos (se recomienda un punto de corte óptimo de 33ms). No está clara su aplicabilidad en pacientes con rS en V6.

Figura 5.

Captura diferencial con transición de no selectiva a selectiva. Tiempo de activación del ventrículo izquierdo 73ms conservado tras el salto. RI 1-2: electrograma local en electrodo de rama izquierda del haz de His.

(0.19MB).

La figura 7 muestra un algoritmo similar al propuesto por la European Heart Rhythm Association para la validación de la captura de RIHH, empleando algunos de estos parámetros2.

Figura 7.

Algoritmo de validación de captura de rama izquierda del haz de His propuesto por la European Heart Rhythm Association2.

(0.38MB).

Si no se han obtenido criterios de captura de RIHH, se debe seguir atornillando hasta comprobar una posición subendocárdica izquierda. Si pese a ello no se valida la posición, se procederá a recolocación. Los datos que indican cercanía al endocardio izquierdo son:

• •

  Impedancia unipolar baja (en torno a 350Ohm para cables con estilete y 500 sin él). Continuar atornillando tiene riesgo de perforación a ventrículo izquierdo.

• •

  Pérdida de corriente de lesión. Caídas bruscas o señales <3-5mV sugieren posiciones adyacentes al endocardio izquierdo.

Por último, se procedería a la retirada de la vaina. Dada la estabilidad de los parámetros de RIHH, no hay recomendaciones generales para cables de back-up, y la decisión depende de la experiencia del operador y del riesgo de asistolia.

Ambas técnicas utilizan tanto electrodos sin luz interna como electrodos con estilete. Estos últimos son más robustos, por lo que precisan de menor soporte de la vaina y permiten una fácil recolocación a posiciones convencionales. Sin embargo, la hélice extensible es más frágil y puede dañarse en los reposicionamientos. Las vainas más utilizadas son de curva fija, existiendo gran variedad de morfologías y longitudes, aunque existe también una vaina dedicada deflectable.

Respecto a los generadores, actualmente no existen dispositivos dedicados, empleándose los de marcapasos o resincronizadores convencionales. En pacientes candidatos a desfibrilador, existen 2 estrategias: el uso de un generador de desfibrilador-resincronizador, con conexión del electrodo de HH/RIHH al puerto dedicado al VI (IS-1), o el empleo de un desfibrilador con conexión DF1 (tipo «tridente»), con aislamiento de la conexión IS-1 del electrodo de desfibrilación y conexión en su lugar del electrodo del HH/RIHH, siendo esta segunda opción más barata y facilitando la programación del dispositivo. Para estrategias de estimulación híbrida, tipo terapia de resincronización cardiaca optimizada del haz de His/rama izquierda (conocida como HOT/LOT-CRT) en la que se emplean simultáneamente un electrodo de estimulación de HH/RIHH propio de la EF y un electrodo en seno coronario propio de la terapia de resincronización (TRC), solo se podrá optar a conexión DF4 en caso de que el paciente no precise cable auricular, en cuyo caso se conectará el cable de EF en dicho lugar.

La principal limitación de la estimulación del HH es la estabilidad de sus parámetros: los umbrales aumentan en aproximadamente un 20% de pacientes y hasta un 11% requieren reintervención11. Sin embargo, la estimulación de RIHH tiene un perfil muy seguro, con parámetros estables en el tiempo.

Una de las complicaciones más frecuentes de la estimulación de RIHH es la perforación del septo interventricular, reportada hasta en el 14,1% de pacientes aunque menor en centros expertos2. Sin embargo, siempre y cuando se reconozca durante la intervención (por visualización directa fluoroscópica o parámetros indirectos, como la caída en la impedancia de estimulación en unipolar o disminución de la amplitud de la corriente de lesión) y se lleve a cabo una recolocación del cable, es excepcional que implique secuelas.

La tasa de macrodislocación de los cables de EF es comparable a los de ápex de VD, y habitualmente se relaciona con posiciones poco progresadas en el septo o a un apoyo insuficiente. Hasta un tercio de los pacientes pueden experimentar empeoramiento de la insuficiencia tricuspídea, más frecuente con electrodos en posición más basal. Se ha descrito daño coronario directo, aunque con escasas consecuencias.

Por último, hay 2 aspectos grises en la literatura: el comportamiento a largo plazo de los electrodos, especialmente en los puntos de cizalladura, y su extracción.

El implante de marcapasos es una terapia habitual en pacientes con fibrilación auricular y mal control farmacológico de la frecuencia cardiaca, especialmente en aquellos con insuficiencia cardiaca o disfunción ventricular por taquimiocardiopatía, bien con estimulación ventricular derecha o biventricular. Aunque no hay estudios aleatorizados que comparen la EF frente a la estrategia convencional, se ha observado que la estimulación del HH o RIHH frente a esta (ventricular derecha o biventricular) resultaría en mayor o similar estrechamiento del QRS y mejoría de la FEVI, con una disminución en la mortalidad y el ingreso por insuficiencia cardiaca (HR 0,61, IC95% 0,42-0,89, p<0,01) tras algo más de 2 años de seguimiento22.

En pacientes sin disfunción ventricular y con indicación de estimulación cardiaca por bradicardia o trastornos de la conducción auriculoventricular la evidencia científica es más escasa, con pocos ensayos clínicos que comparen la EF frente a la estimulación ventricular derecha convencional, la mayoría centrados en analizar la mejoría en parámetros electrocardiográficos o ecocardiográficos. Un metaanálisis que incluyó fundamentalmente estudios observacionales en pacientes que recibían estimulación cardiaca por motivos diversos (disfunción sinusal, trastornos de la conducción auriculoventricular o fibrilación auricular lenta) señala la eficacia y seguridad de la EF en este escenario, sobre todo de la estimulación de RIHH, con menor ensanchamiento del QRS y reducción de la FEVI, así como menor tasa de hospitalización por insuficiencia cardiaca (OR 0,18, IC95% 0,05-0,5), en los pacientes que recibieron EF. Sin embargo, la tasa de complicaciones relacionadas con el electrodo fue menor con la estimulación ventricular derecha convencional (OR 0,18, IC95% 0,03-0,7 comparado con estimulación del HH, OR 0,10, IC95% 0,01-0,83 comparado con RIHH)23.

Dos grandes ensayos clínicos aleatorizados que incluirán pacientes con FEVI preservada e indicación de implante de marcapasos con una proporción significativa esperable de estimulación (>40%) se encuentran en marcha, LEAP-Block (NCT04730921) y PROTECT-SYNC (NCT05585411). Tratarán de arrojar luz sobre la utilidad de la EF en población general con necesidad de estimulación.

El futuro de la EF pasa por continuar generando evidencia que permita hacer recomendaciones sobre su aplicación en distintos escenarios clínicos, que quede recogida en documentos de consenso y guías de práctica clínica y sea respaldada por las principales sociedades científicas. Hoy día, la práctica ausencia de éstas en multitud de escenarios condiciona una enorme heterogeneidad en su implementación (incluso dentro de un mismo centro).

Actualmente continuamos usando material no diseñado específicamente para su uso en EF, como sucede con los electrodos con estilete, y existen dudas acerca de su durabilidad a largo plazo. Los electrodos sin luz, diseñados inicialmente para estimular His, presentarían menor rigidez y por tanto una menor transmisión de los movimientos de torque, así como mayor riesgo de torsión dentro de la vaina y la imposibilidad para estimular al mismo tiempo que se penetra el septo. Aún no se han determinado las características del mejor electrodo para EF, que podría pasar por incorporar características de ambos diseños24. Además, la posibilidad de extraer un electrodo desde una posición septal profunda está bajo investigación.

Tampoco existen comercialmente disponibles generadores ni modos de programación dirigidos a EF, lo cual condiciona que la selección de parámetros resulte compleja, particularmente cuando el objetivo es la TRC25, y esté limitada por circunstancias como el ritmo de base del paciente (usándose en ocasiones el puerto auricular para electrodos posicionados en el ventrículo), la morfología del QRS y los umbrales de captura (condicionan la polaridad de estimulación), y obligando a desactivar la mayor parte de los algoritmos automáticos. La ausencia de generadores dedicados limita también su uso en DAI-CRT. Recientemente se ha publicado un estudio usando generadores bicamerales DF-1, con una excelente tasa de identificación y tratamiento de arritmias ventriculares26. Las características de los actuales electrodos de desfibrilación limitan su uso en EF (entre otros motivos por la posición auricular en la que quedaría la bobina), por lo que es un campo abierto al diseño de nuevos materiales.

Por último, se ha intentado aunar la EF y la estimulación sin cables. El dispositivo WiSE-CRT (EBR Systems, Sunnyvale, CA) permite, mediante el implante de un generador y transmisor extracardiacos y un electrodo intracardiaco de pequeño tamaño (9,1×2,6mm con un mecanismo de anclado de 3,6mm) la estimulación sin cables desde el subendocardio del ventrículo izquierdo. El electrodo se implanta habitualmente en la pared libre del ventrículo izquierdo, pero se ha descrito su implante en el septo interventricular izquierdo logrando una estimulación efectiva de la RIHH27.

A pesar de los grandes avances en cuanto al conocimiento de sus fundamentos, la mayor disponibilidad de materiales que facilitan su implementación, la creciente evidencia científica disponible y el entusiasmo colectivo en la adopción de la técnica, la EF debe aún superar algunos obstáculos y arrojar luz sobre ciertas áreas de incertidumbre para poder convertirse en la modalidad de elección en la estimulación cardiaca permanente.
